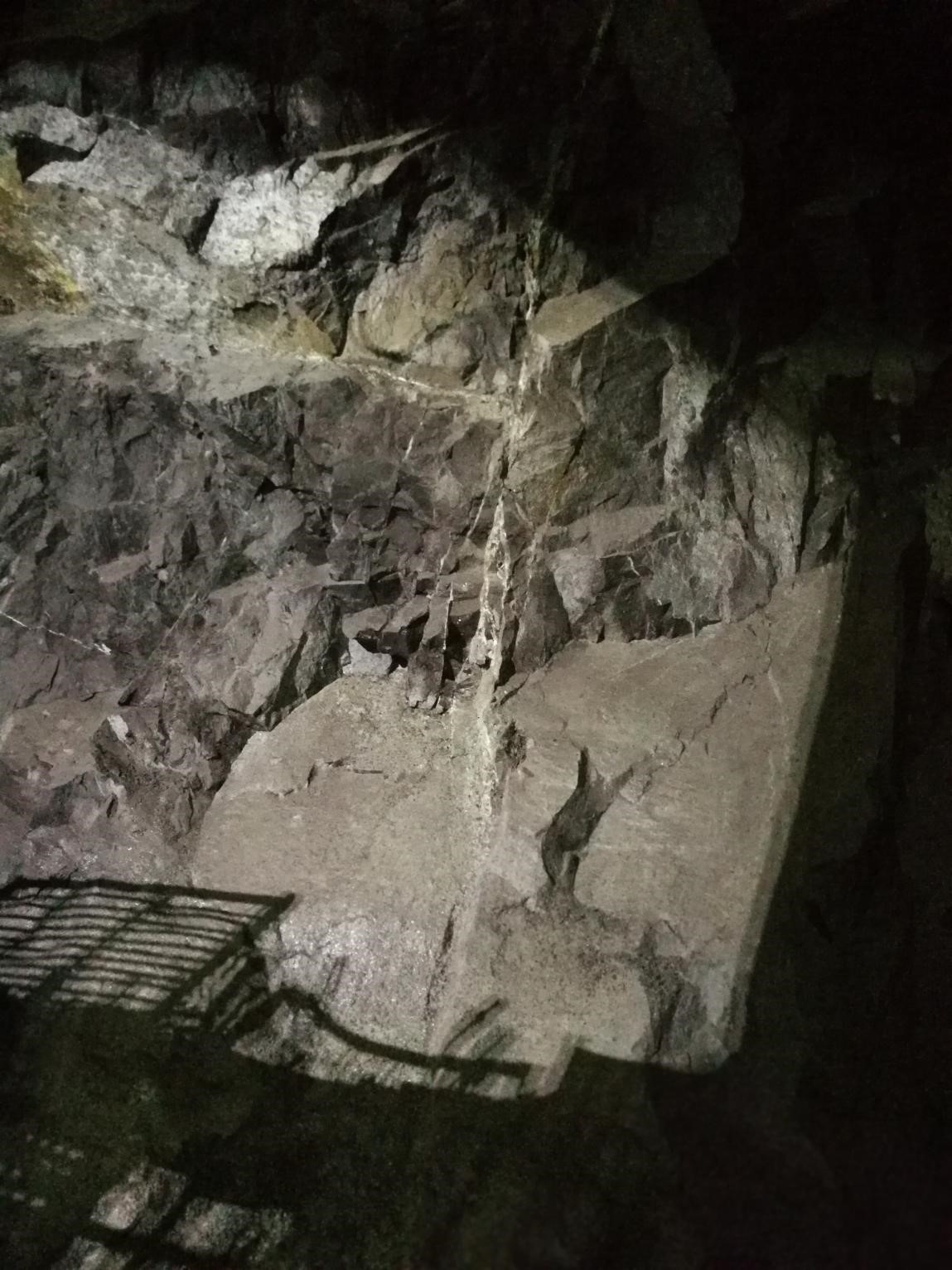

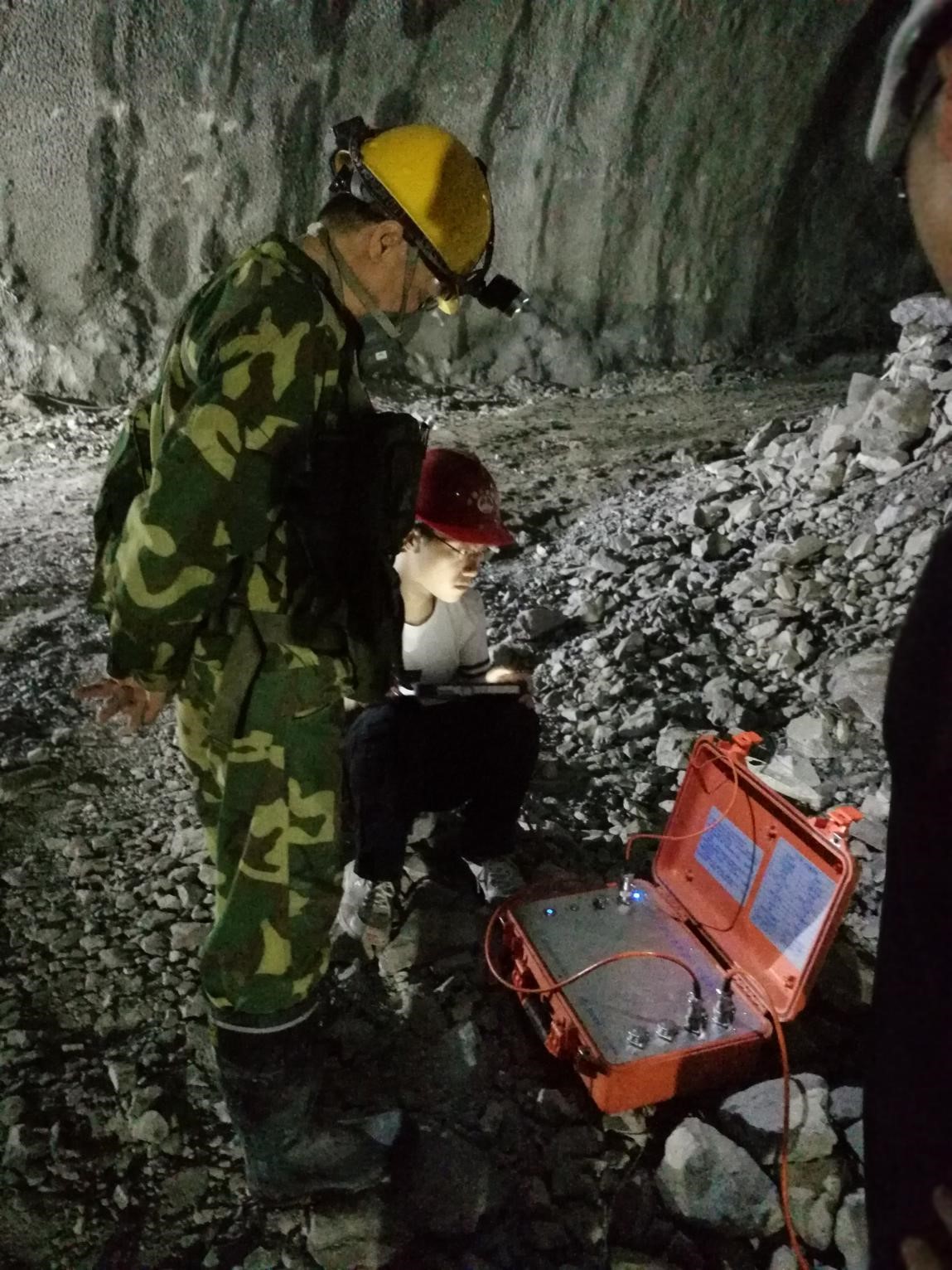

2019年安徽黃山某鐵路隧道內圍巖破碎嚴重，已開挖掌子面裂隙發。為保證隧道施工安全，中鐵三院利用TETSP-2系統做隧道超前探測工作。

隧道地震三分量數據偏移成像圖

綜合掌子面前方120 m地震波深度偏移剖面及巖石物理屬性圖，結合地質地質調查及勘察資料、工程地質報告等，得到如下預報結論：

總+521～總+491區段，縱橫波存在多組強波阻抗界面、縱橫波波速變化相對較大，由此推斷，相比于前后兩個區段的圍巖條件，該區段內圍巖整體較破碎，完整性較差，節理裂隙較為發育。

總+481～總+451區段，縱橫波存在多組強波阻抗界面、縱橫波波速變化比較劇烈，且下降趨勢明顯。由此推斷，該區段為整個探測區段圍巖均質性最差的區段，推測圍巖整體較破碎，完整性較差，節理裂隙較為發育
