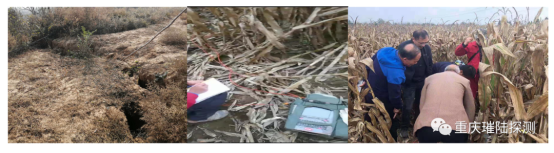

圖23 野外現場

由于多年煤礦開采導致地面塌陷變形，使得當?shù)夭糠址课菰馐懿煌潭鹊钠茐模瑖?yán)重影響村民的正常生活和工作。特針對采空區及其影響部位進行勘查，并劃定其地表影響范圍，為今后研究村民房屋受損鑒定等問題提供技術依據。使用1.25M的采樣頻率，發射頻率4Hz，疊加次數200，關斷時間0.1488ms，發射面積68m²，發射電流70A。L61線與相同點位V8大線框探測對比，成果圖與V8有一定相似性。大部分測點在村莊，F(xiàn)CTEM抗干擾更強。采空區視電阻率斷面呈低阻，與實際情況較符合。

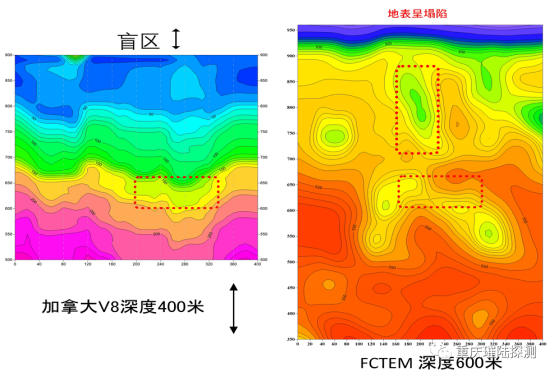

圖24 反演結果對比
